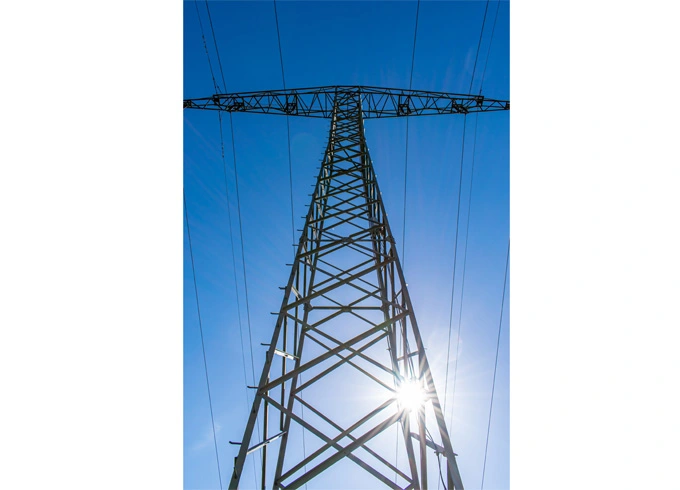

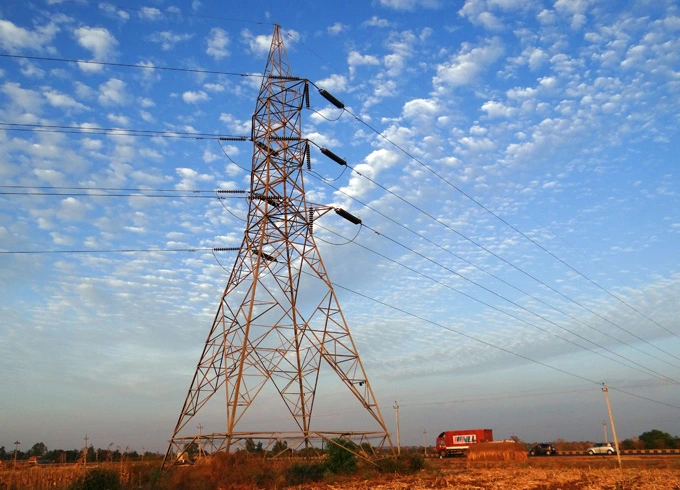

Une tour de ligne de transmission, également connue sous le nom de pylône électrique, est une structure haute qui supporte une ligne électrique aérienne. En règle générale, il s'agit d'une tour en treillis d'acier, bien que les conceptions modernes puissent également incorporerPoteaux en acier grillésPour atteindre une force et une durabilité similaires avec une esthétique optimisée. Les tours de transmission des réseaux électriques transportent des lignes de transmission à haute tension qui transportent l'énergie électrique en vrac des centrales aux sous-stations électriques, où elle est livrée aux utilisateurs finaux. Les tours de transmission se répartissent en quatre catégories: les tours suspendues, les tours de tension, les tours terminales sans issue et les tours de transposition.
| Tension | 10kV à 1100kV |
| Forme de l'acier | Acier angulaire/tubulaire |
| Type de treillis | Treillis de jambes 3/4 |
| Type de tour | Tour de suspension, tour de tension, tour morte, structure de sous-station |
| Hauteur | 10M-100M |
| Circuit | Circuit unique/double |
| Matériel | 1. acier de construction faiblement allié de haute résistance: Q420B qui est équivalent avec ASTM Gr60 2. aciers structurels faiblement alliés de haute résistance: Q355B qui est équivalent avec ASTM Gr50 ou S355JR 3. acier structurel au carbone: Q235B qui est équivalent avec ASTM A36 ou S235JR |
| Soudage | AWS D1.1 |
| Traitement de surface | Galvanisation à chaud/peinture/revêtement en poudre |
| Galvanisation à chaud | GB/T 13912-2002, EN ISO 1461,ASTM/A123 ou équivalent |
| Norme de soudage | AWS D1.1, AS554, AS norme 4100 ou équivalent |
| Grade résistant aux tremblements de terre | 8e année |
| Enveloppement de glace | 5-10mm |
| Verticalité | 1 / 1000 |
| Température de travail | -45 °C - 45 °C |
| Écrous et boulons | Principalement des 6.8 de qualité 898 ISO et des boulons 8.8 pour les normes chinoises, ISO et DIN |
| Durée de vie de travail | 30/50 ans |

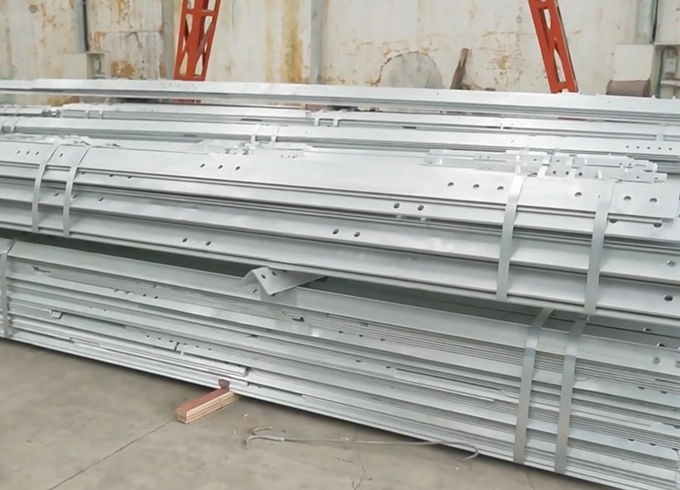

Notre électriqueTour angulairePeut être fait d'acier angulaire, tuyau d'acier ou les deux. Nous concevons les tours pour être de haute sécurité avec l'utilisation élevée des matériaux afin de contrôler le coût. Et les matières premières proviennent des fournisseurs d'acier de confiance avec lesquels nous collaborons depuis des décennies. Au stade du soudage, le soudage CO₂ et le soudage automatique à l'arc submergé sont adoptés dans notre processus de fabrication. Le rapport de test d'usine et le test de type sont disponibles si nécessaire.
1. Nous utilisons les derniers logiciels: PLS et MS Tower, STW, SAP2000, TWsolid, SLCAD, AutoCAD,
2. codes de conception disponibles:
1) Norme nationale chinoise:
A. Pour les structures de tours et de poteaux des lignes de transmission aérienne: Règlement technique de conception de 2002 5154 DL/T
B. Pour la fondation de la ligne de transmission aérienne: règlement technique DL/T 5219-2005 pour la conception de la base d'une ligne de transmission aérienne
2) Norme américaine:
A. ASCE 10-97-Conception 2000 des structures de transmission en acier latté
B. ACI 318-02 Exigence de code du bâtiment pour le béton de structure
3. Nous pouvons offrir le test de tour requis: test de chargement, test de type et autres selon la demande et tous les tests sont effectués par l'autorité gouvernementale.

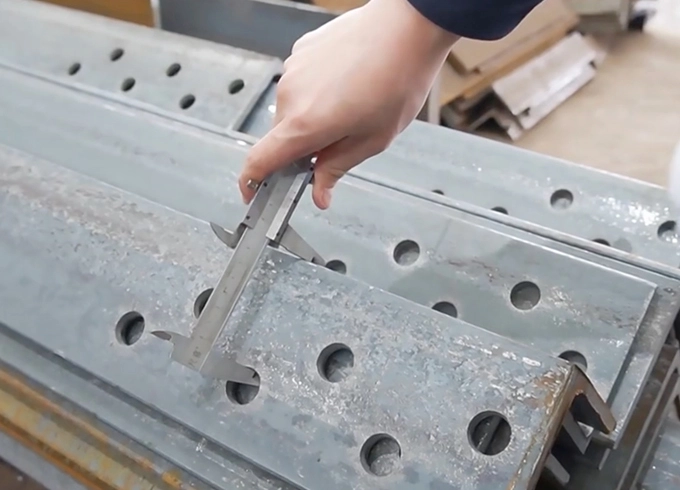

4. Contrôle de qualité: suivant le système ISO 9001 et strictement l'inspection QC pour la matière première, test d'assemblage de traînée avant la production de masse, vérification de dimension, test de galvanisation et rapport d'usine avant l'expédition pour la quantité et la qualité.
Nous sommes équipés de la principale ligne de production d'acier angulaire CNC et de la ligne de traitement de plaque CNC qui est introduite, également avec d'autres ensembles 200 d'équipements de fabrication, pour assurer la bonne fabrication et la qualité des projets de tour en acier.
