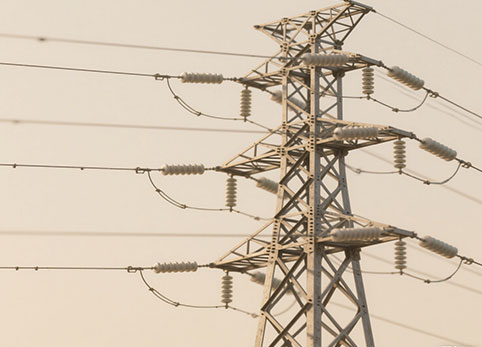

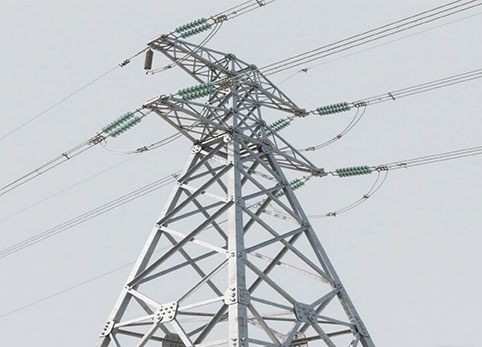

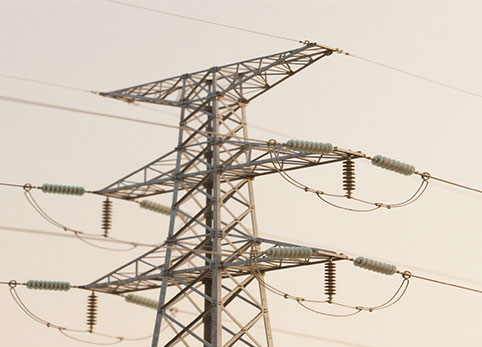

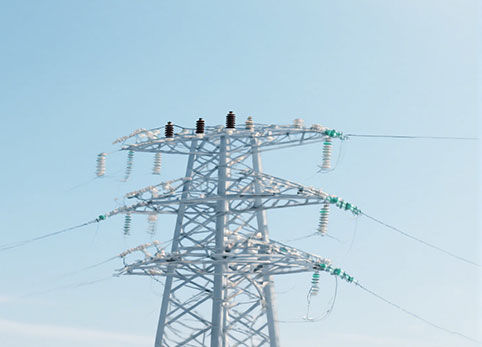

Les tours de ligne de transmission 138 kV forment l'épine dorsale des réseaux électriques modernes, conçus par le leaderTour électrique fabricantsComme Junjiang pour transmettre de manière fiable la puissance haute tension sur des distances intermédiaires avec une perte d'énergie minimisée. Ces structures robustes en treillis ou en monopole sont stratégiquement déployées entre les niveaux de tension de 132 kV et 220 kV, ce qui les rend idéales pour les réseaux de sous-transmission.
| Tension | 138KV |
| Type de tour | Tour de suspension, tour de tension, tour morte, structure de sous-station |
| Hauteur | 10M-100M |
| Circuit | Circuit unique/double |
| 1. acier de construction faiblement allié de haute résistance: Q420B qui est équivalent avec ASTM Gr60 2. aciers structurels faiblement alliés de haute résistance: Q355B qui est équivalent avec ASTM Gr50 ou S355JR 3. acier structurel au carbone: Q235B qui est équivalent avec ASTM A36 ou S235JR | |
| Soudage | AWS D1.1 |
| Traitement de surface | Galvanisation à chaud/peinture/revêtement en poudre |
| Galvanisation à chaud | GB/T 13912-2002, EN ISO 1461,ASTM/A123 ou équivalent |
| Norme de soudage | AWS D1.1, AS554, AS norme 4100 ou équivalent |
| 8e année | |
| Enveloppement de glace | 5-10mm |
| Verticalité | 1 / 1000 |
| Température de travail | -45 °C - 45 °C |
| Écrous et boulons | |
| Durée de vie de travail | 30/50 ans |
Pour assurer la fiabilité et la sécurité à long terme, les tours de lignes de transmission 138 kV doivent suivre les principes de conception structurelle et électrique critiques. Voici les facteurs clés que les ingénieurs accordent la priorité:
Sélection des matériaux: L'acier galvanisé est couramment utilisé pour son rapport résistance/poids élevé et sa résistance à la corrosion.
Résistance au vent et à la charge: Les tours sont conçues pour résister à des charges de vent dynamiques (jusqu'à 150 km/h) et à l'accumulation de glace dans les climats froids.
Conception de la fondation: Les fondations en béton armé empêchent l'inclinaison/naufrage, en particulier dans les régions de sol mou.
Dégagement d'isolation: maintient les espaces d'air minimaux (par exemple, 1.2m entre les conducteurs) pour éviter les contournements.
Systèmes de mise à la terre: les réseaux de mise à la terre appropriés protègent contre les coups de foudre et les courants de failles.
Atténuation des effets Corona: les surfaces conductrices lisses et l'espacement optimisé des faisceaux réduisent les pertes d'énergie.
Conceptions modulaires: Permettez le remplacement facile des sections endommagées.
Accessibilité: Comprend des échelles et des plates-formes pour les inspections et les réparations de routine.
