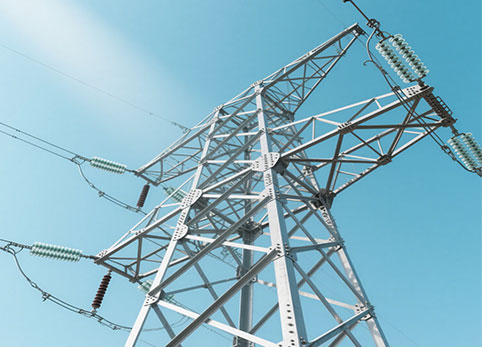

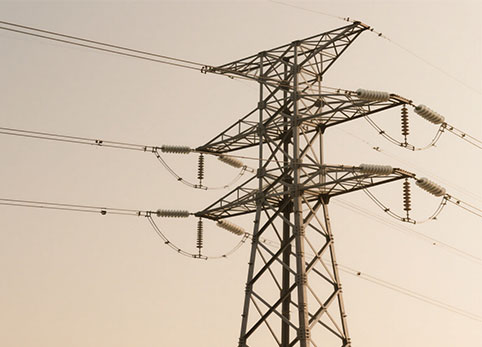

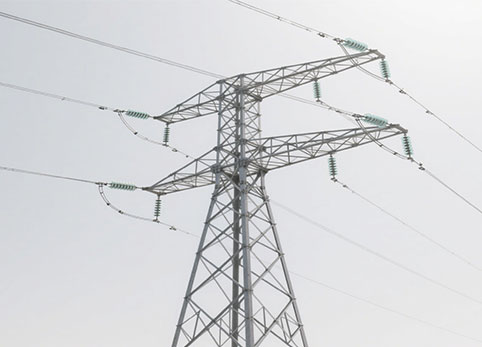

220 tours de ligne de transmission KV sont conçues pour la transmission de puissance longue distance et de grande capacité, formant l'épine dorsale critique des réseaux électriques modernes. ConfianceTour électrique fabricantsConcevoir et produire ces structures en acier à treillis robuste (ou monopole/béton) pour permettre une distribution d'énergie efficace de 220 kilovolts à travers les sous-stations, les parcs éoliens et les couloirs industriels, avec des pertes de ligne minimales. Nos tours de transmission 220 KV sont conformes aux normes britanniques chinoises et sont conçues pour une résistance aux conditions météorologiques extrêmes tout en assurant 30 ans d'intégrité structurelle avec une protection contre la corrosion galvanisée à chaud.
| Tension | 220KV |
| Type de tour | Tour de suspension, tour de tension, tour morte, structure de sous-station |
| Hauteur | 10M-100M |
| Circuit | Circuit unique/double |
| 1. acier de construction faiblement allié de haute résistance: Q420B qui est équivalent avec ASTM Gr60 2. aciers structurels faiblement alliés de haute résistance: Q355B qui est équivalent avec ASTM Gr50 ou S355JR 3. acier structurel au carbone: Q235B qui est équivalent avec ASTM A36 ou S235JR | |
| Soudage | AWS D1.1 |
| Traitement de surface | Galvanisation à chaud/peinture/revêtement en poudre |
| Galvanisation à chaud | GB/T 13912-2002, EN ISO 1461,ASTM/A123 ou équivalent |
| Norme de soudage | AWS D1.1, AS554, AS norme 4100 ou équivalent |
| 8e année | |
| Enveloppement de glace | 5-10mm |
| Verticalité | 1 / 1000 |
| Température de travail | -45 °C - 45 °C |
| Écrous et boulons | |
| Durée de vie de travail | 30/50 ans |
1. Capacité de transfert de puissance plus élevée
Les lignes 220KV transportent 2x4x plus de puissance que les tours 132KV, ce qui réduit le besoin de plusieurs lignes et d'exigences d'emprise (ROW).
Permet une transmission d'énergie efficace sur de longues distances avec des pertes d'énergie plus faibles.
2. Pertes de transmission réduites
Abaissez les pertes de résistance et de décharge corona, améliorant l'efficacité énergétique.
Idéal pour l'intégration de parcs solaires/éoliens, minimisant le gaspillage d'énergie renouvelable.
3. Infrastructure rentable
Moins de tours par km requis par rapport aux réseaux à basse tension, ce qui réduit les coûts de matériaux et de main-d 'œuvre de 20 à 35%.
Réduction de la durée de vie en raison d'une distribution optimisée de la charge.
4. expansion de grille à l'épreuve du futur
Chemin de mise à niveau facile vers 400KV + avec un minimum de modifications structurelles.
Prend en charge les capteurs de réseau intelligent pour la surveillance en temps réel (conceptions compatibles IoT).
Une installation et un entretien appropriés sont essentiels pour la longévité et la sécurité des tours de transmission 220KV. Suivez ce guide des meilleures pratiques étape par étape:
1. Enquête sur le site et fondation
Réaliser des essais géotechniques (capacité portante du sol> 150 kN/m²).
Utilisez des fondations en béton armé avec des revêtements anti-corrosion.
2. Assemblée de la tour
Pré-assembler des sections de treillis modulaires pour une érection plus rapide.
Raccords de boulon serrés à 450 Nm (norme ISO 898-1).
3. Installation de conducteur
Appliquer la surveillance de la tension (limite d'allongement de 10 15%) pour les conducteurs ACSR.
Maintenir une garde au sol minimale de 7-8 mètres.
1. Inspections semestrielles
Vérifiez l'étanchéité du boulon, les taches de rouille et la stabilité de la fondation.
Utilisez des drones d'imagerie thermique pour la détection des points chauds.
2. prévention de la corrosion
Appliquer des revêtements époxy riches en zinc tous les 5-8 ans.
Remplacez les couches de galvanisation ratées (conforme à la norme ASTM A123).
3. Gestion de la végétation
Nettoyez les arbres dans les 15 à 20 mètres pour éviter les flashovers.
4. Rappel de sécurité
Toujours mettre hors tension les lignes avant maintenance (OSHA 1910.269).
Utilisez des échelles FRP et des kits PPE pour l'escalade en tour.
